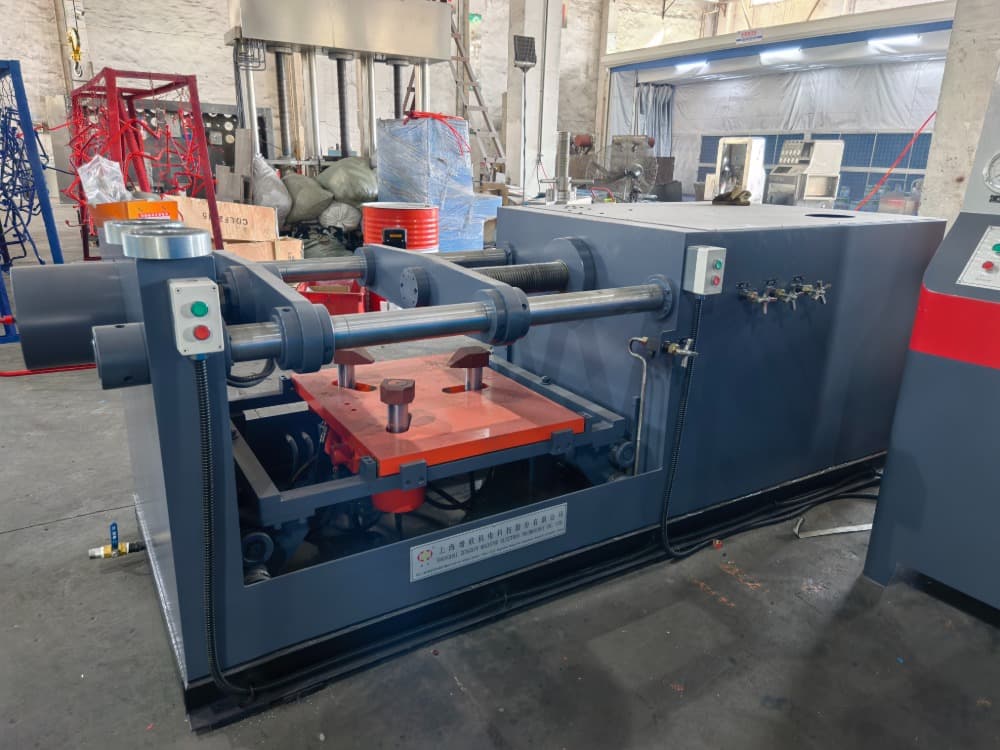

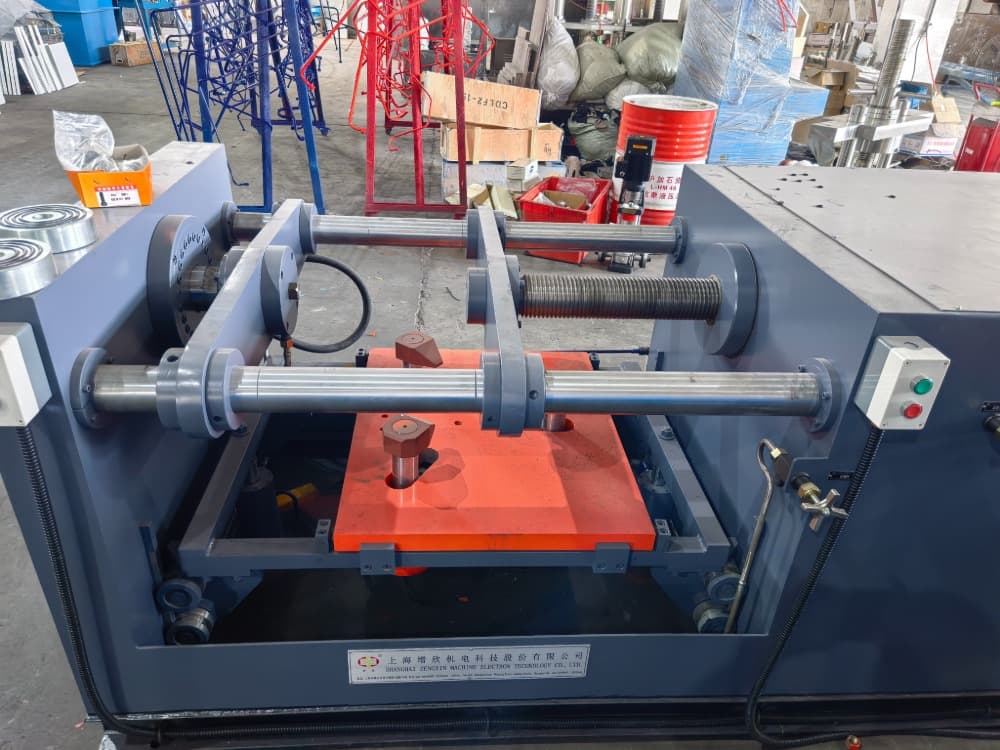

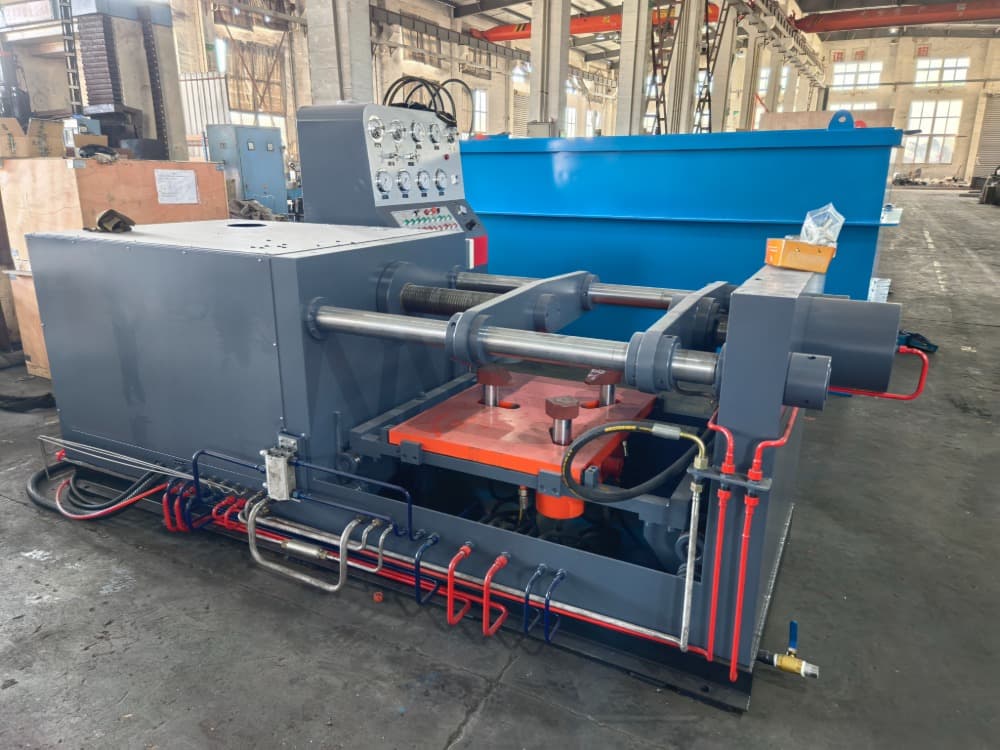

螺杆顶压式阀门试验台，采用螺杆顶压、阀门通道密封型式进行阀门的各项测试。试验台由左右牌坊、中牌坊、拉杆、顶压螺杆螺母副及驱动装置、V型支架系统、水路系统、电气系统等组成。
本试验设备在重型机械设计、阀门试验、自动控制和操作便利等方面，采取了有效的技术措施。
螺杆顶压式阀门试验代表了阀门测试设备中经典、实用的完美结合。它摒弃了复杂的控制系统，以其最本质的机械力量，可靠地解决了阀门的密封测试问题。对于不需要极高自动化程度，但高度重视设备可靠性、耐用性和投资回报的用户而言，螺杆顶压式阀门试验台是一个经久不衰、不会过时的明智选择。
◆顶部气缸阀门试验台适用于各种连接方式阀门的测试，建议配备伺服控制系统。
◆顶部螺杆阀门试验台适用于内隧道密封阀的测试。如果用户选择平面或焊接槽密封阀，则需要选择自举罐系统。
◆测试介质为水或空气（6 bar 气源由客户提供，测试介质水可循环使用），可通过管道控制阀进行切换。
◆配备低压注水、高压注水以及保压和定时自动控制系统。
◆配备自动油压排放系统。准备就绪时，系统自动排放；工作时，系统恢复正常状态，有效降低油温，延长试验台使用寿命，并节省能源。
◆液压装置（顶部螺杆）与水压排放装置设有安全联锁装置。
◆客户可选择以下功能：触摸屏电脑监控系统；伺服控制系统；启动罐系统。
| 型号规格 | YFB-D※ / ※100 | YFB-D※ / ※200 | YFB-D※ / ※300 | YFB-D※ / ※400 | YFB-D※ / ※500 | YFB-D※ / ※600 | YFB-D※ / ※800 | YFB-D※ / ※1000 | YFB-D※ / ※1400 | YFB-D※ / ※1600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN 和 PN 之间的测试范围 | DN/mm 公称直径 | 15-100 | 50-200 | 80-300 | 150-400 | 250-500 | 300-600 | 400-800 | 9006 | 9000 | 1600 |
| 等级 /lb PN/Mpa 公称压力 |
50-250C | 50-2500 | 50-250( | 50-2500 | 50-2500 | 50-1500 | 150-1500 | 50-1500 | 50-1500 | 150-1500 | |
| 阀门端面至端面尺寸 | 最小阀门端面至端面尺寸/mm | 108 | 178 | 203 | 267 | 330 | 356 | 406 | 508 | (2) | (2) |
| 最大阀门端面至端面尺寸/mm | 578 | 794 | 991 | 991 | 1092 | 1232 | 1651 | (2) | (2) | (2) | |
| 盲板法兰间距 | 最小间距/mm | 90 | 160 | 180 | 245 | 300 | 325 | 375 | 475 | (2) | (2) |
| 最大间距 | 650 | 900 | 1100 | 1100 | 1220 | 1370 | 1800 | (2) | (2) | (2) | |
| 液压系统 | 油泵压力/MPa | 6.3 | |||||||||
| 排量/ml /r | 6.3 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 80 | 80 | |
| 增压/MPa | ≤31.5 | ||||||||||
| 压力调节范围/MPa | ≤6.3 | ||||||||||
| 电源 | 电压/频率/Hz | 客户当地电压 | |||||||||
| 电机 | 功率 kW/极数 P | 1.5/4 | 2.216 | 3/6 | 3/6 | 5.5/6 | 5.5/6 | 7.5/6 | 7.5/6 | 11/6 | 11/6 |
| 外形尺寸 | 长度/ m m（L） | 2500 | 3200 | 3500 | 3500 | 4200 | 4700 | 5100 | 5800 | 10600 | 11000 |
| 宽度/ m m（W） | 900 | 2100 | 2200 | 2300 | 2700 | 3100 | 3500 | 3900 | 6100 | 6300 | |
| 高度/ m m（H） | 1650 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 3000 | 3000 | |
| 重量 | kg | 2500 | 3000 | 3200 | 5500 | 6900 | 7500 | 8500 | 45000 | 110000 | 125000 |
