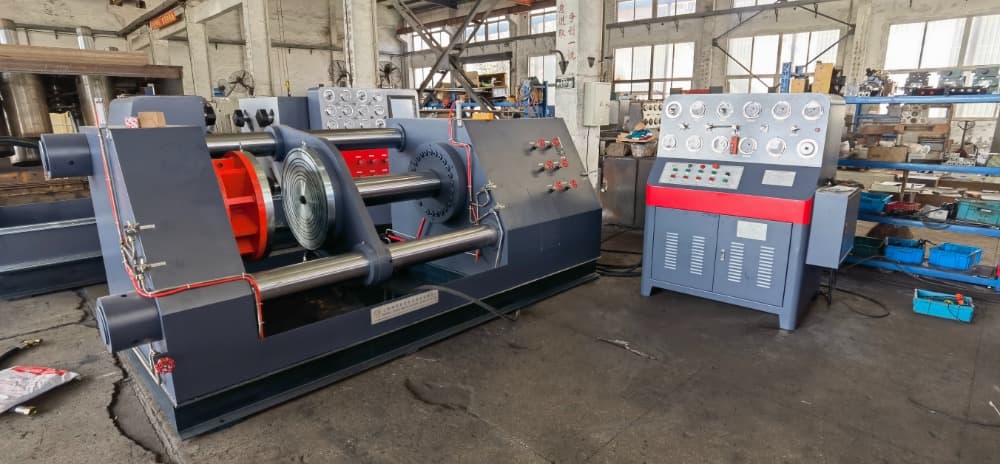

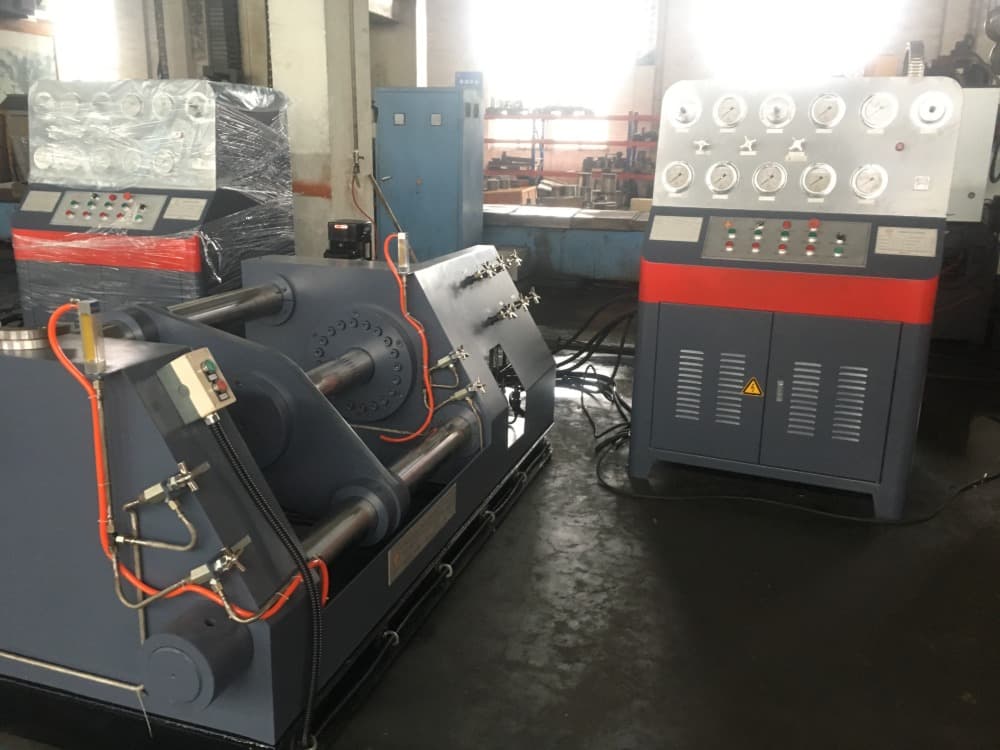

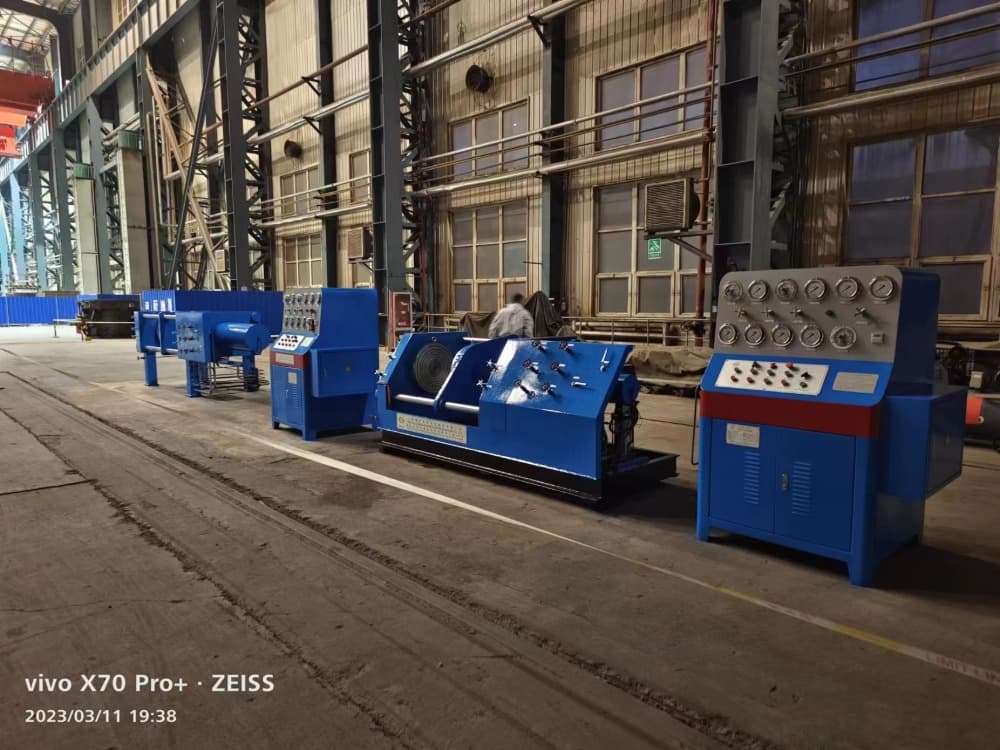

液压缸顶压式阀门试验台是一种通用、高效、强大的阀门测试设备。其核心设计理念是利用液压缸产生的轴向推力直接驱动端面密封压板或盲板，将待测阀门压缩密封于其端法兰之间，从而进行阀壳强度测试和密封性能测试。该设备凭借其强大的夹紧力、广泛的适用性和优异的密封效果，已成为阀门制造、压力容器及各工业领域产品质量检测和认证的主流选择。
该试验台采用高强度箱梁或优质厚钢板焊接而成，结构稳定，能够承受油缸巨大的推力和测试过程中产生的高压反作用力，确保长期使用不变形。
通常为水平结构，提供开放式操作空间
◆顶部气缸阀门试验台适用于各种连接方式阀门的测试，建议配备伺服控制系统
◆顶部螺杆阀门试验台适用于内隧道密封阀的测试，若用户选择平面或焊接槽密封阀，则需选择自举罐系统；
◆测试介质为水或空气（6 bar 气源由客户提供，测试介质水可循环使用），可通过管道控制阀切换；
◆配备低压注水、高压注水及保压定时自动控制系统；
◆配备自动油压排放系统，待机状态下自动排放，工作状态下自动恢复正常，有效降低油温，延长试验台使用寿命，节能环保；
◆液压装置（顶部螺杆）与水压排放装置设有安全联锁装置；
◆客户可选择以下功能：触摸屏电脑监控系统；伺服控制系统；启动罐系统。
| 型号规格 | D※/100 | D※/200 | D※/300 | D※/400 | D※/500 | D※/600 | D※/800 | D※/1000 | D※/1400 | D※/1600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN与PN测试范围 | DN/mm 公称通径 | 15-100 | 50-200 | 80-300 | 150-400 | 250-500 | 300-600 | 400-800 | 500-1000 | 600-1400 | 800-1600 |
| PN/lb 或 PN/MPa | 50-2500 | 50-2500 | 50-2500 | 50-2500 | 50-2500 | 50-1500 | 150-1500 | 50-1500 | 50-1500 | 150-1500 | |
| 阀门结构长度 | 最小尺寸/mm | 108 | 178 | 203 | 267 | 330 | 356 | 406 | 508 | - | - |
| 最大尺寸/mm | 578 | 794 | 991 | 991 | 1092 | 1232 | 1651 | - | - | - | |
| 盲板法兰间距 | 最小间距/mm | 90 | 160 | 180 | 245 | 300 | 325 | 375 | 475 | - | - |
| 最大间距/mm | 650 | 900 | 1100 | 1100 | 1220 | 1370 | 1800 | - | - | - | |
| 液压系统 | 油泵压力/MPa | 6.3 | |||||||||
| 排量/ml/r | 6.3 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 80 | 80 | |
| 增压/MPa | ≤31.5 | ||||||||||
| 压力调节范围/MPa | ≤6.3 | ||||||||||
| 电源 | 电压/频率/Hz | 客户当地电压 | |||||||||
| 电机 | 功率 kW/极数 P | 1.5 / 4 | 2.2 / 6 | 3 / 6 | 3 / 6 | 5.5 / 6 | 5.5 / 6 | 7.5 / 6 | 7.5 / 6 | 11 / 6 | 11 / 6 |
| 外形尺寸 | 长度/mm (L) | 2500 | 3200 | 3500 | 3500 | 4200 | 4700 | 5100 | 5800 | 10600 | 11000 |
| 宽度/mm (W) | 900 | 2100 | 2200 | 2300 | 2700 | 3100 | 3500 | 3900 | 6100 | 6300 | |
| 高度/mm (H) | 1650 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 3000 | 3000 | |
| 总重量 (≈) kg | D※系列重量 | 2500 | 3000 | 3200 | 5500 | 6900 | 7500 | 8500 | 45000 | 110000 | 125000 |
