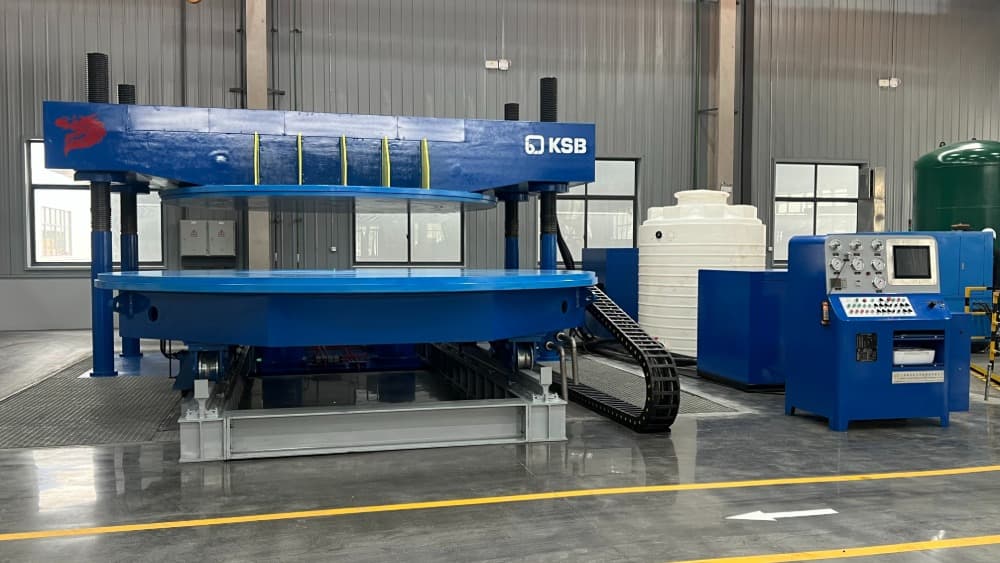

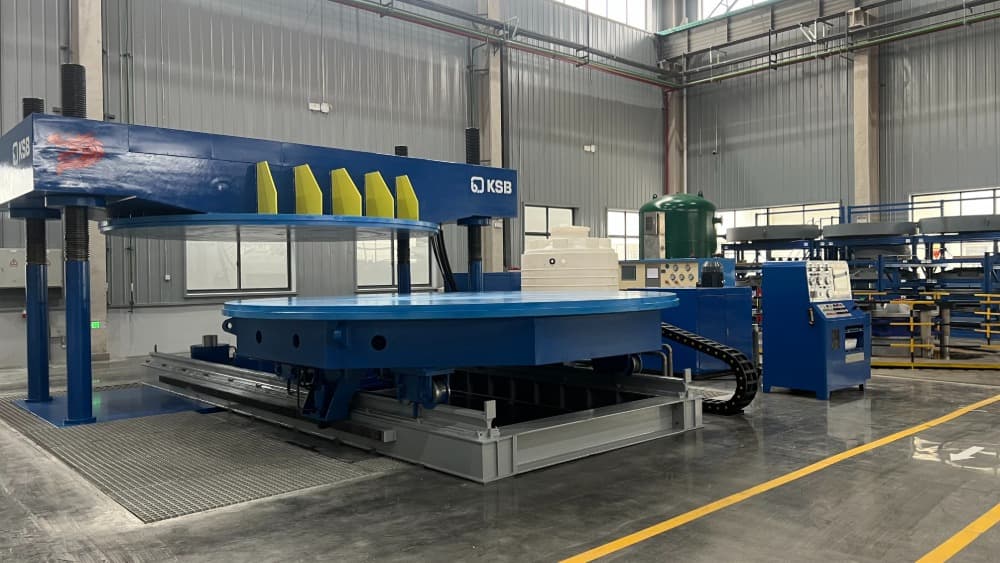

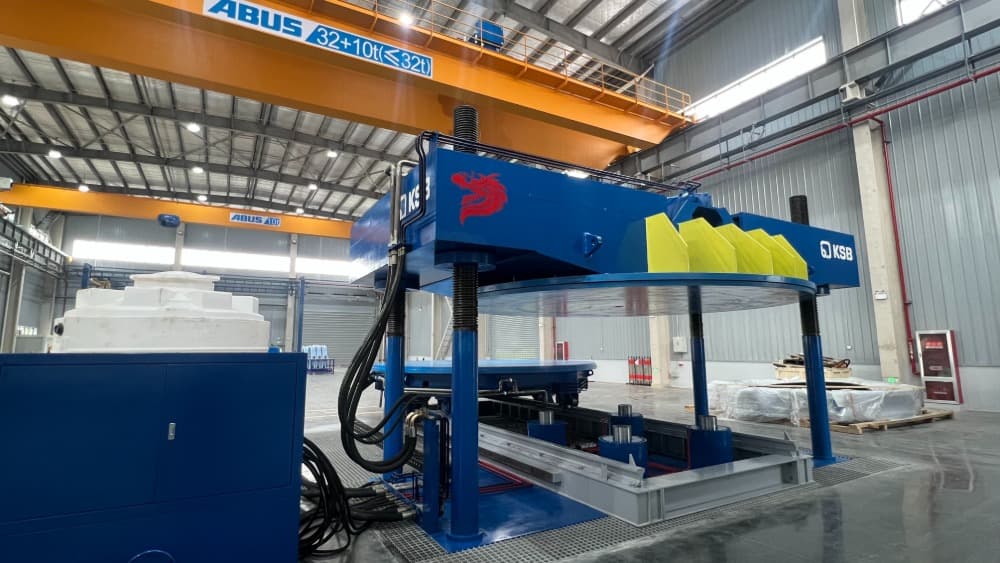

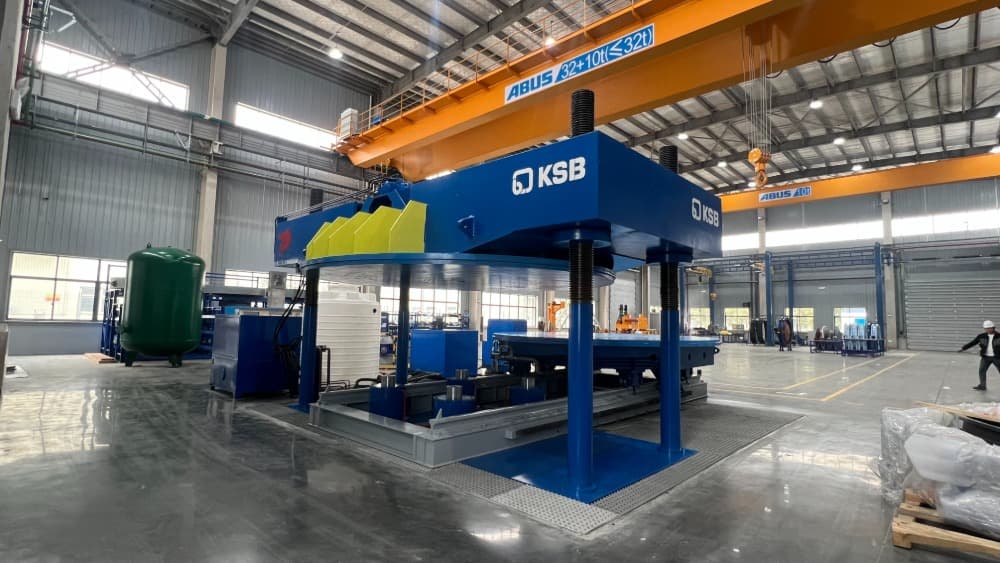

蝶阀测试设备主要由液压系统、机械系统、电气系统和管路系统组成。它能够对各种规格和压力的蝶阀进行壳体和密封测试。该设备集机械传动、液压传动和电气自动控制于一体，功能齐全，操作简便灵活，性能稳定可靠，自动化程度高，大大提高了生产效率，降低了劳动强度。是阀门制造、使用和维护企业的理想选择。
测试台的机械系统由主机架、夹紧工作台和与各种蝶阀直径对应的密封盲板组成。压力测试通过定位阀门法兰端面，并用可移动的压力爪夹紧法兰进行。工作盘上设有可移动的压力爪夹紧机构，可根据阀门法兰尺寸同步调节压力爪的位置。压力爪夹紧力所需的高压液压由设备自身的液压系统提供。
◆适用于法兰端和对夹端蝶阀的测试；
◆爪片可同时移动或夹紧；
◆可根据客户要求配置单工位或双工位；
◆测试介质为水或空气（客户提供6 bar气源，测试介质水可循环使用），可通过管道控制阀切换；
◆配备低压注水、高压注水及保压定时自动控制系统；
◆配备自动油压排放系统，待机状态下自动排放，工作状态下自动恢复正常，有效降低油温，延长试验台使用寿命，节能环保；
◆液压夹紧装置与水压排放装置设有安全联锁；
◆客户可选配以下功能：触摸屏电脑监控系统；双工位
| 型号 | YFB-DF/ ※300 |
YFB-DF/(2)250/ ※500 |
YFB-DF/(2)300/ ※800 |
YFB-DF/(2)300/ ※800 |
YFB-DF/(2)500/ ※1000 |
YFB-DF/(2)600/ ※1200 |
YFB-DF/(2)800/ ※1600 |
YFB-DF/ ※2000 |
YFB-DF/ ※2200 |
YFB-DF/ ※2400 |
YFB-DF/ ※3000 |
YFB-DF/ ※3600 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 规格 | DN 50-300 |
DN250-500 DN50-250 |
DN300-600 DN50-300 |
DN350-800 DN50-300 |
DN500-1000 DN250-500 |
DN700-1200 DN300-600 |
DN900-1600 DN350-800 |
DN1200 -2000 |
DN1400 -2200 |
DN1600 -2400 |
DN1600 -3000 |
DN1600 -3600 |
|
| 液压系统 | 油泵压力/MPa | 6.3 | |||||||||||
| 排量ml /r | 16 | 25 | 25 | 25 | 40 | 40 | 40 | 63 | 63 | 63 | 80 | 80 | |
| 高压（增压）/MPa | ≤31.5 | ||||||||||||
| 压力调节范围/MPa | ≤6.3 | ||||||||||||
| 电源 | 电压 / 频率 | 客户当地电压 | |||||||||||
| 电机 | 功率 kW / 极数 P | 2.2 / 6 |
3 / 6 | 3 / 6 | 3 / 6 | 5.5 / 6 | 5.5 / 6 | 5.5 / 6 | 7.5 / 6 | 7.5 / 6 | 7.5 / 6 | 11 / 6 | 11 / 6 |
| 最小阀门法兰(mm) | 150 | 150 / 395 | 150 / 445 | 150 / 505 | 395 / 670 | 445 / 895 |
505 / 1075 |
1405 | 1575 | 1790 | 1790 | 1790 | |
| 最大阀门法兰(mm) | 485 | 405 / 700 |
485 / 815 | 485 / 1060 |
700 / 1289 |
815 / 1485 |
1060 / 1915 |
2325 | 2475 | 2685 | 3405 | 3840 | |
| 卡爪与工作台之间的最大距离(mm) | 370 | 370 / 550 | 370 / 620 | 370 / 637 | 550 / 1100 |
620 / 1225 |
637 / 1225 |
1225 | 1250 | 1250 | 1250 | 1250 | |
| 外形尺寸 | 长度 L (mm) | 2000 | 3500 | 3500 | 3600 | 4150 | 4900 | 5200 | 4500 | 5000 | 5500 | 8400 | 10700 |
| 宽度 W (mm) | 1200 | 1350 | 1350 | 1500 | 1850 | 2200 | 2350 | 2750 | 3300 | 3600 | 6160 | 8200 | |
| 高度 H (mm) | 1850 | 1980 | 1980 | 2050 | 2050 | 2050 | 2200 | 2200 | 2200 | 2200 | 3065 | 3100 | |
| 重量≈(kg) | 2000 | 4500 | 4500 | 6000 | 7500 | 8000 | 9800 | 9000 | 11500 | 13000 | 58000 | 70000 | |
