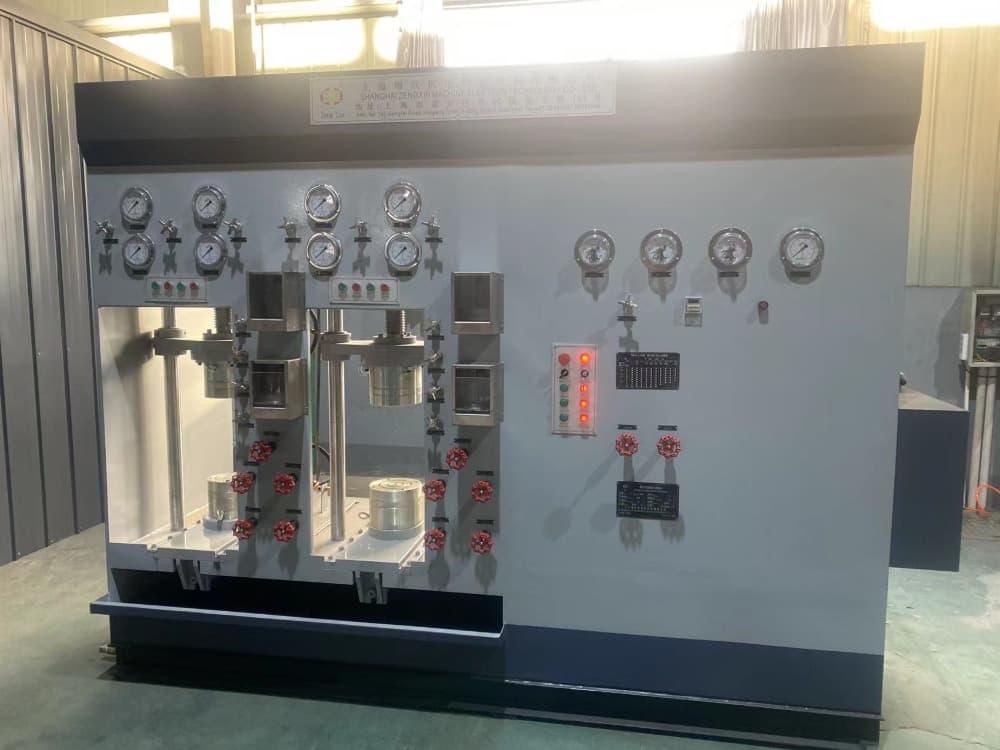

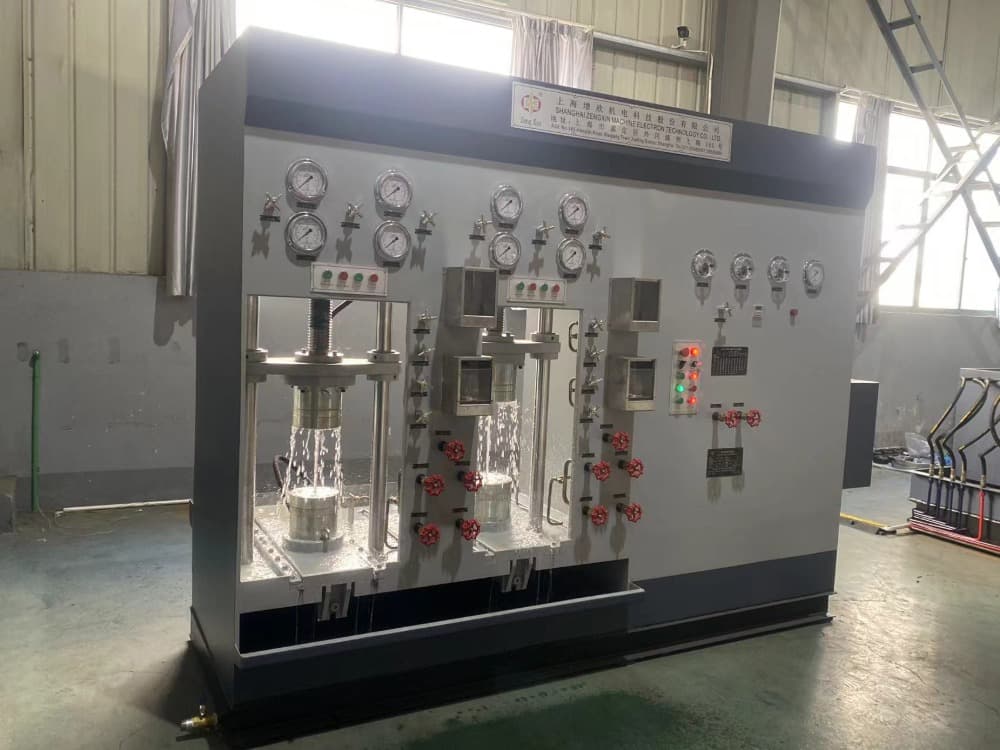

设备的核心是垂直方向的机械力传递。工作时，位于设备上方的高强度螺杆在驱动装置电机的带动下旋转，推动上密封压盘垂直向下运动。被测阀门被水平放置于下密封座上，螺杆产生的向下顶压力通过上压盘作用在阀门的上端法兰，将其紧紧压向下密封座。上下压盘上的密封元件在压力作用下变形，形成对阀门两端法兰的轴向密封，从而为后续的充压测试创造条件。

产品特点及优势

结构简单，坚固耐用：纯机械传动，故障率极低，几乎无需维护，使用寿命长。

占地面积小，操作便捷：垂直设计节省宝贵的地面空间；阀门水平放置，夹持高度符合人体工程学，便于装卸。

投资和维护成本极低：无需液压系统，无漏油问题，初始购置成本和长期维护成本远低于液压设备。

技术性能和特点

◆特别适用于小型法兰端阀、焊接端阀或螺纹端阀的测试；上压装置有液压驱动和螺杆驱动两种类型；

◆控制系统可控制1-6个阀门测试工位（根据客户要求）；

◆配备爪压装置和爪夹装置，适用范围广；

◆上横梁可旋转90°，工作台可完全打开，操作简便；测试介质为水或空气（客户提供6 bar气源，测试介质水可循环使用），可通过管道控制阀切换；

◆配备低压注水、高压注水以及保压定时自动控制系统；

◆配备自动油压排放系统，待机状态下系统自动排放，工作时系统恢复正常状态，有效降低油温，延长试验台使用寿命，节约能源；

◆液压或螺杆夹紧、压紧装置与水压排放装置设有安全联锁；

◆客户可选配以下功能：触摸屏电脑监控系统；安全门；多工位。

主要技术参数和尺寸
