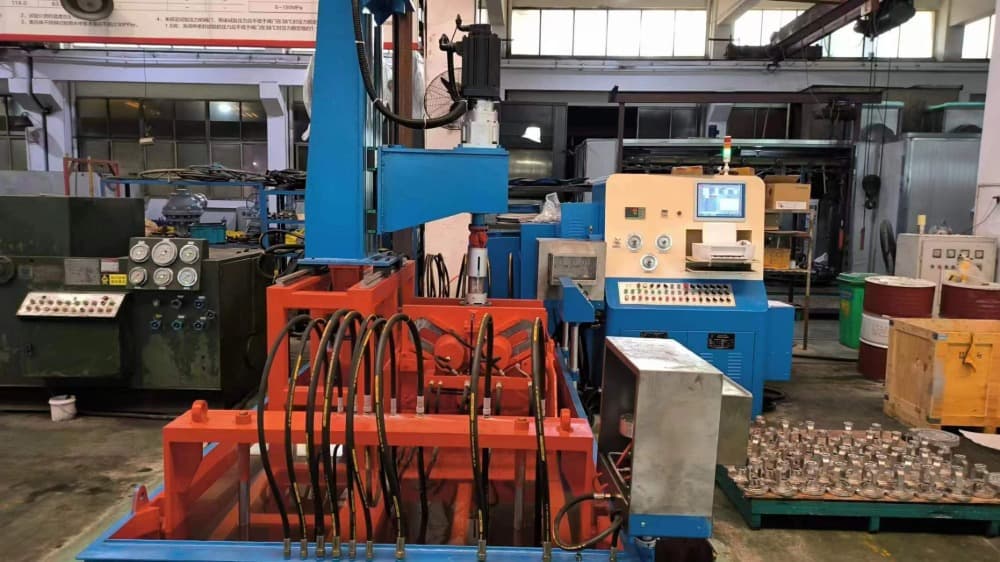

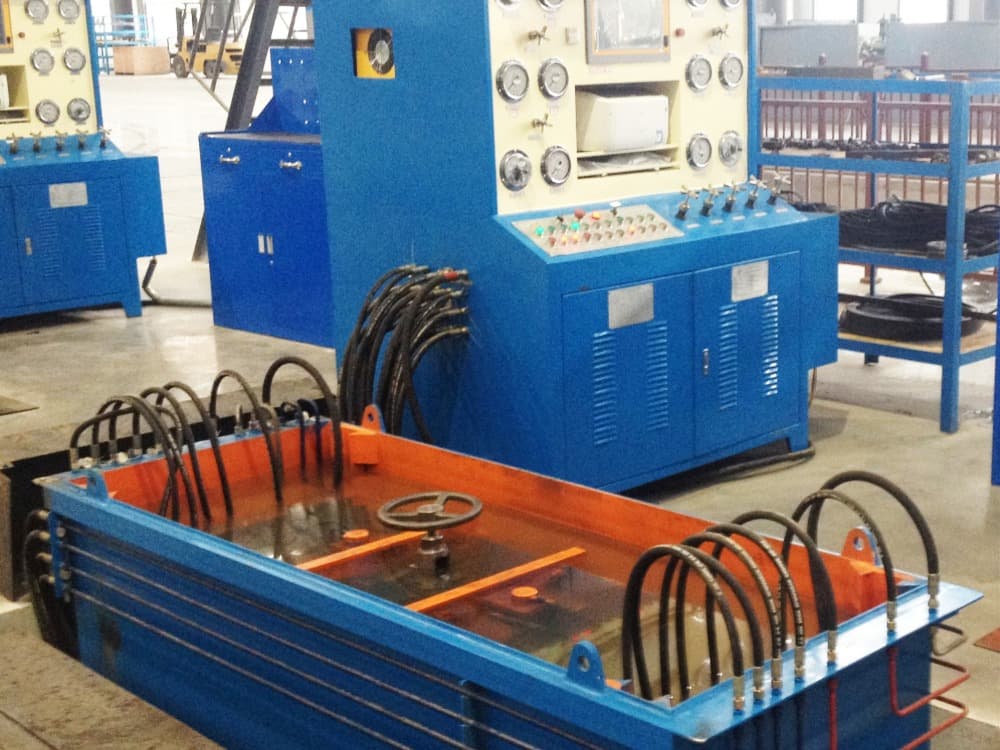

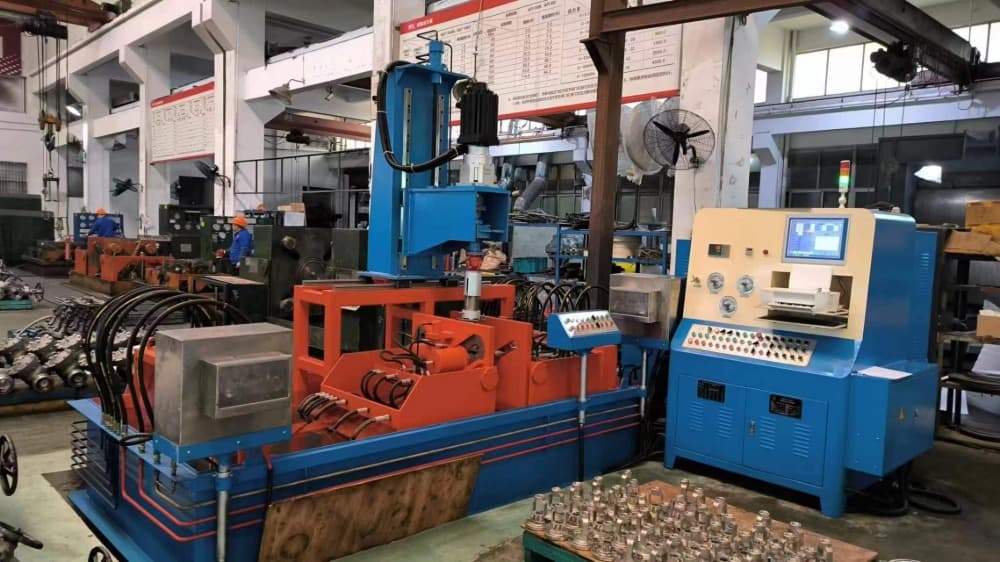

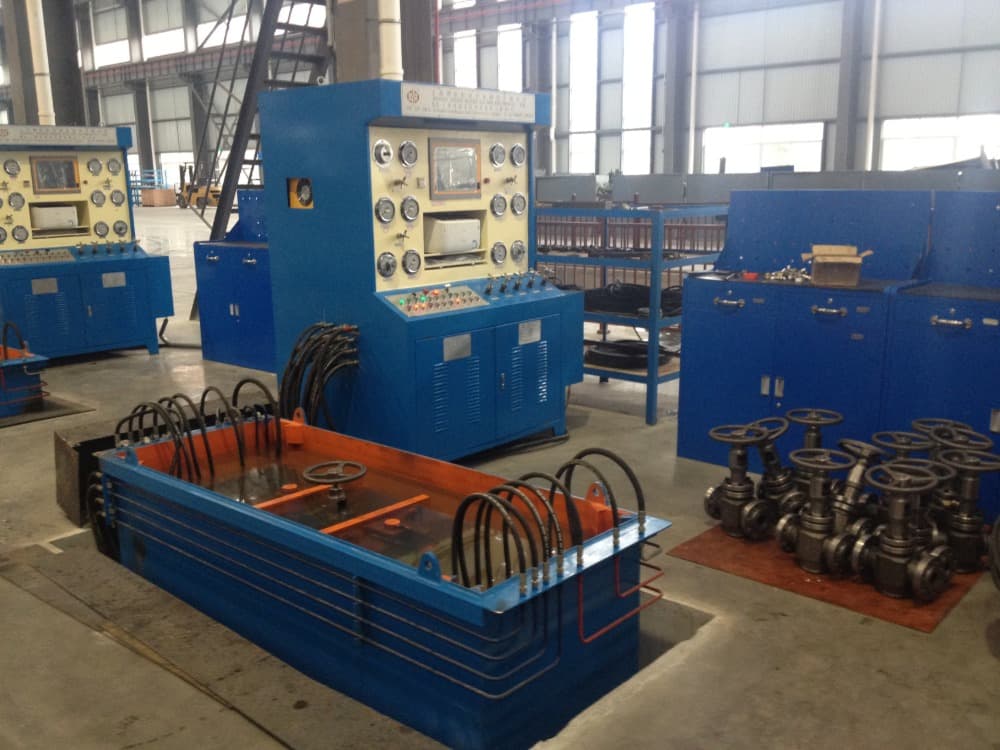

潜水阀试验台由液压系统、电气系统、机械系统和压力测量系统四大系统组成。压力试验主机置于加固型水箱内，可承受较大的水压。水箱注满水，并加入适量防锈剂。整机可升降，工作盘上的压爪可同步径向伸缩，轴向同步伸压。右侧工作盘可旋转90°，左侧工作盘可前后移动；

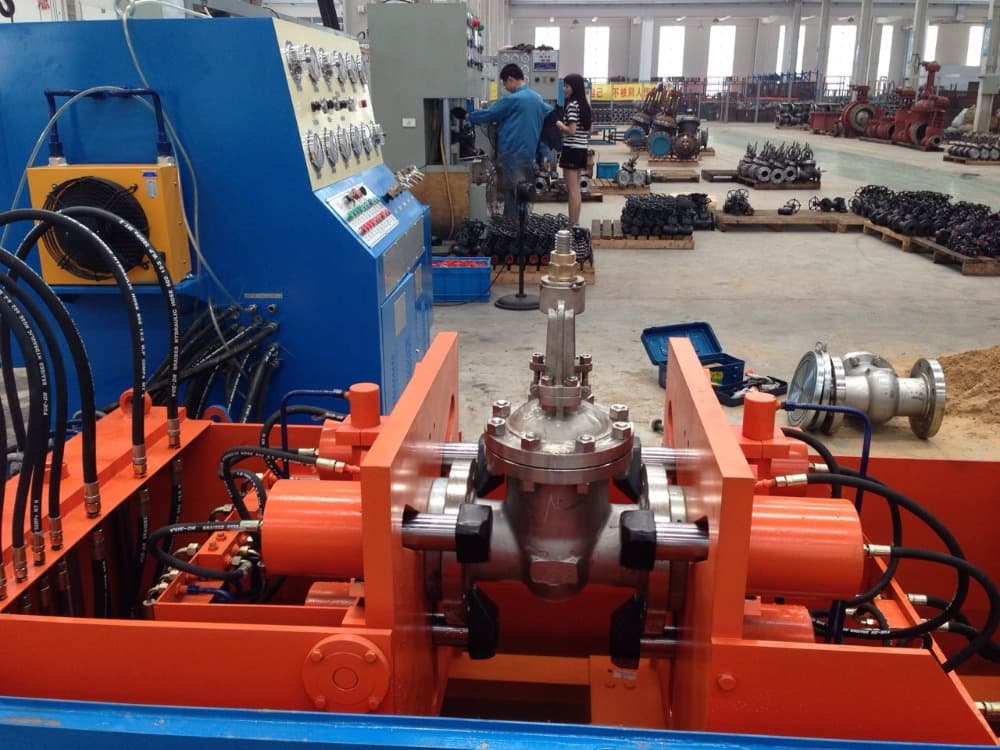

潜水阀试验台主要由水箱、主机架、工作台面、压缩油缸、牵引油缸、翻转油缸、移动油缸、提升油缸、盲板、压力测量控制管路、压力测量控制阀等组成。控制柜由电机、电气控制元件、按钮操作面板、油泵、各种液压阀、压力表、压力表开关等组成。后端留有进气口和进水口。试验过程中设有定时保压报警装置。

技术性能及特点

◆试验台由两部分组成：操作控制台和夹紧压力试验装置。夹紧压力试验装置可浸入水中，通过油压升降；

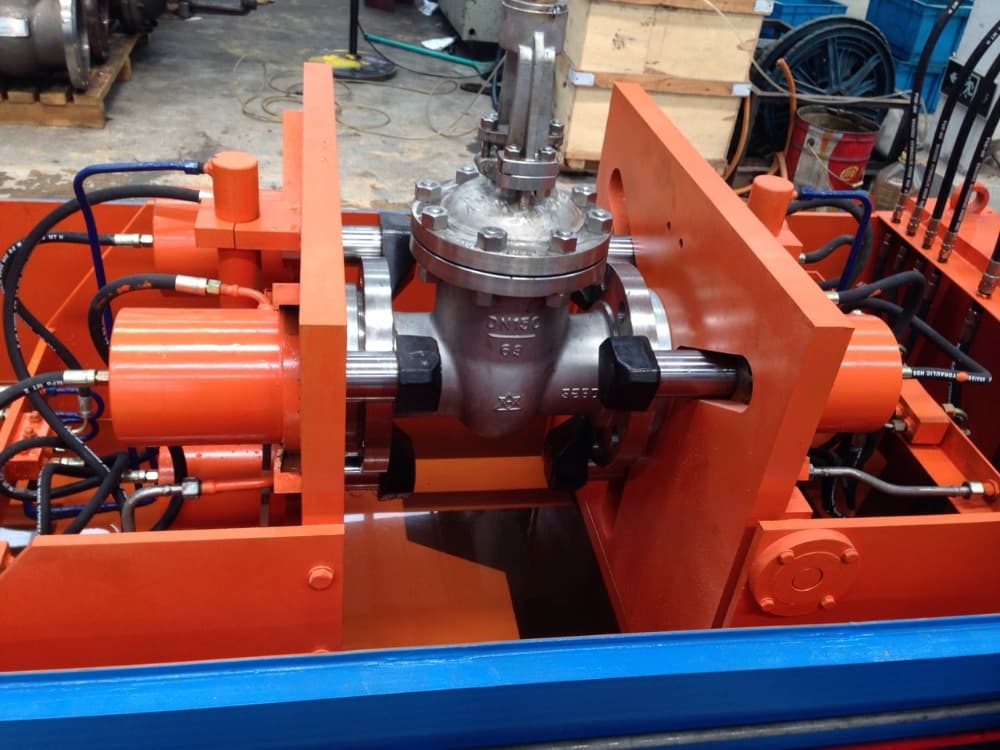

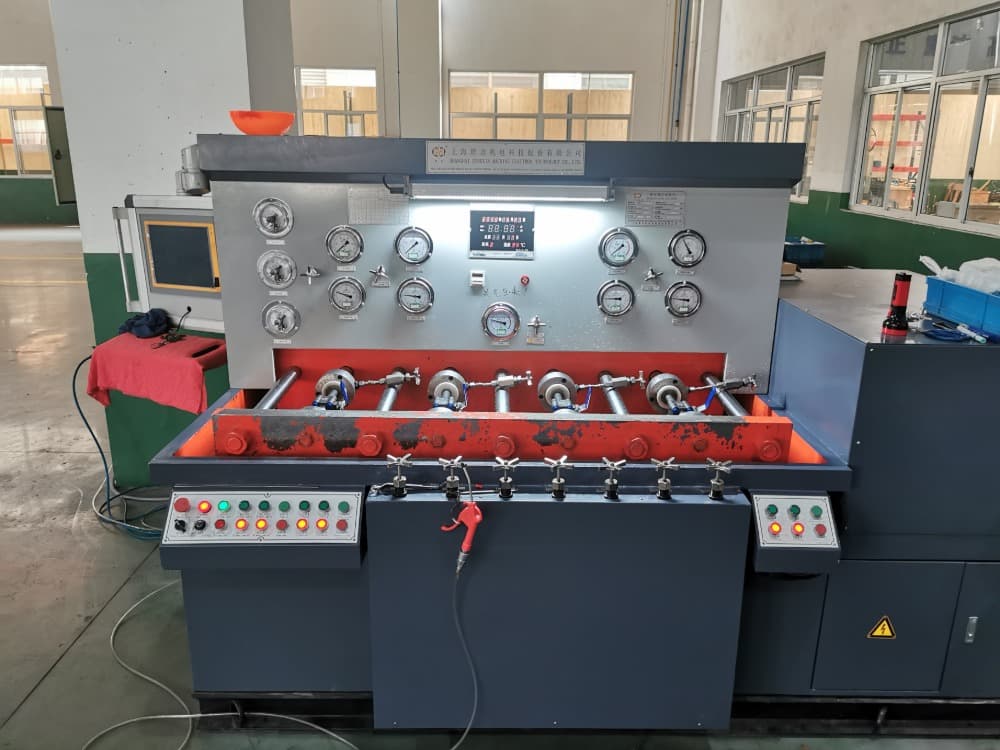

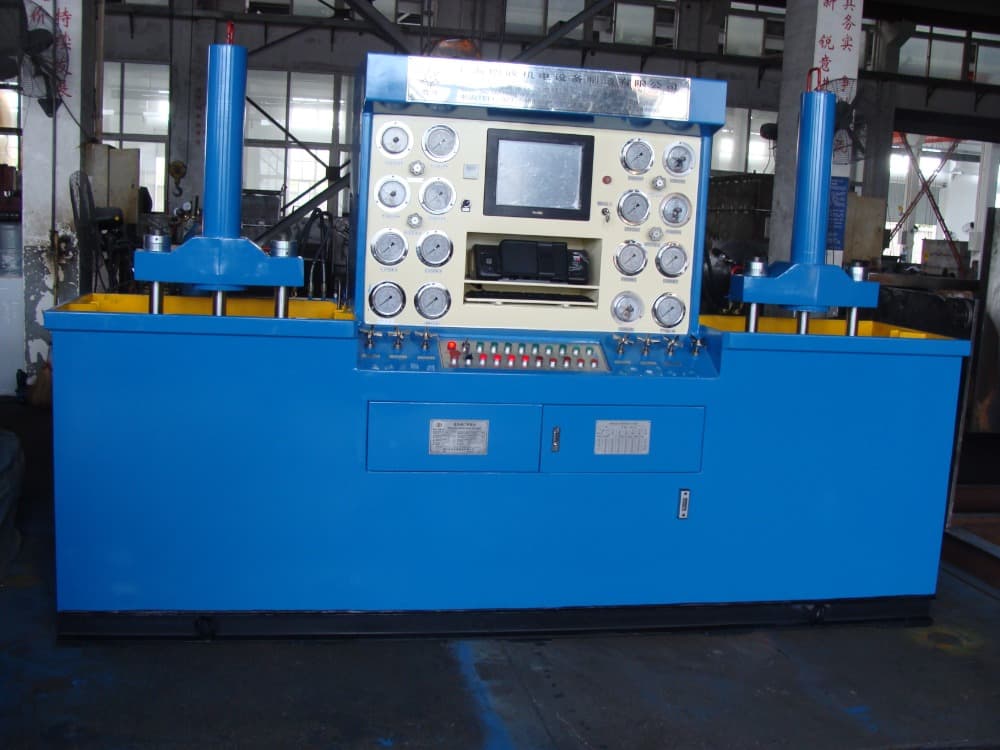

◆浸没式阀门试验台适用于法兰端阀门的试验；浸没式顶部压力试验台适用于法兰端、焊接槽或内隧道密封式阀门的试验；

◆试验介质为水或空气（6 bar 气源由客户提供，试验介质水可循环使用），可通过管道控制阀切换；

◆配备低压注水、高压注水及保压定时自动控制系统；

◆配备自动油压排放系统，待机状态下自动排放，工作状态下自动恢复正常，有效降低油温，延长试验台使用寿命，节能环保；

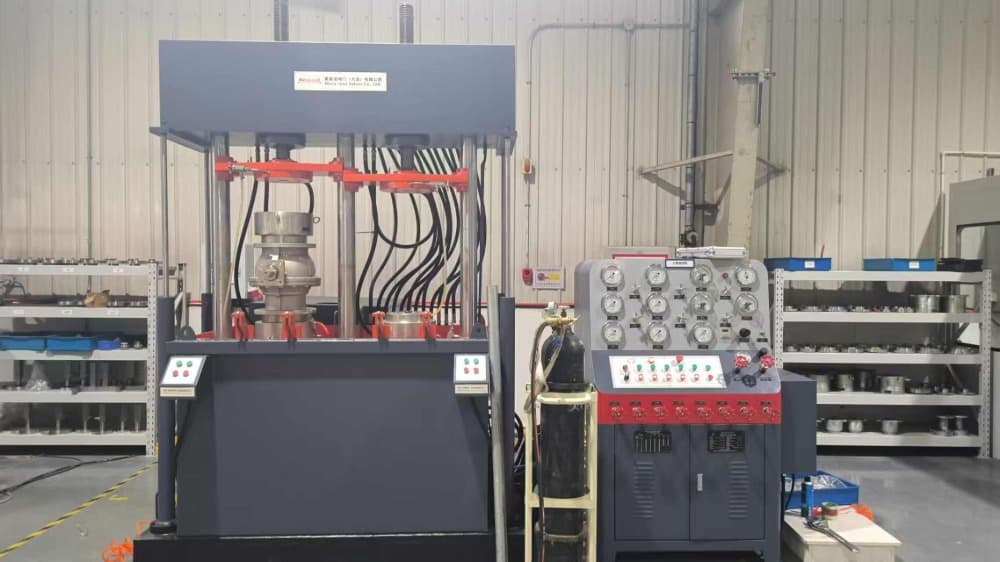

◆液压或螺杆夹紧、压紧装置具有水压排放安全联锁；客户可以选择以下功能：双翻转；触摸屏监控系统。

主要技术参数和尺寸
