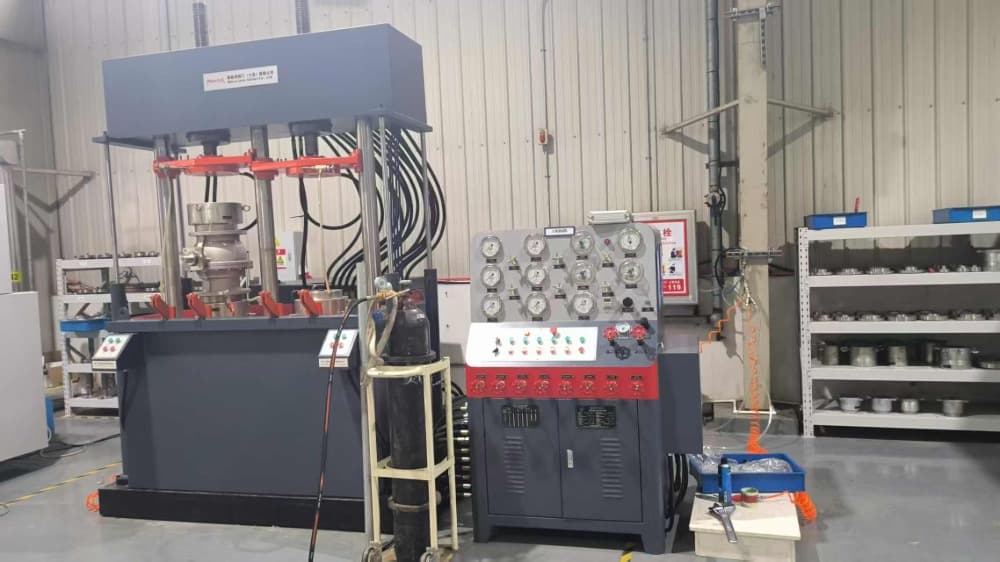

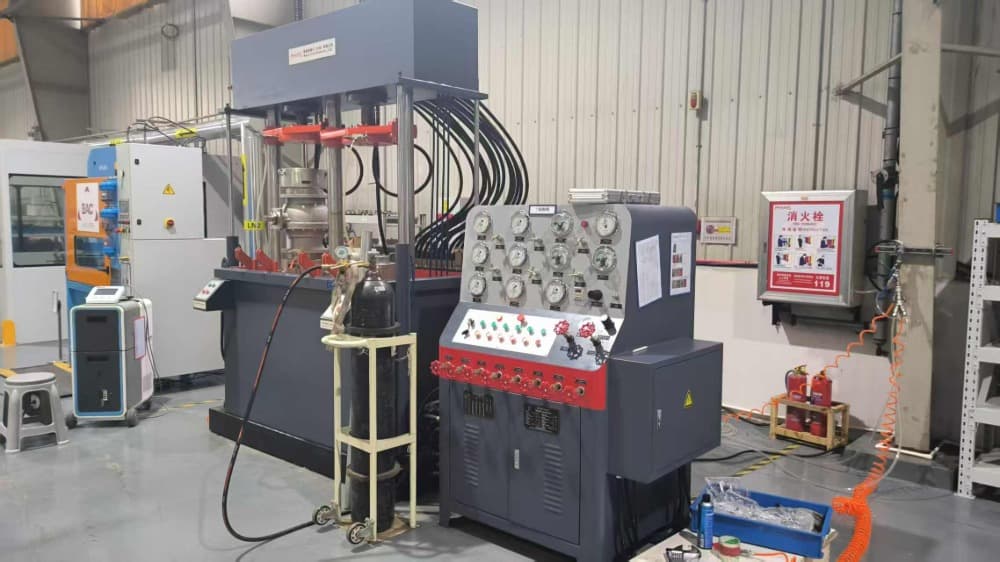

◆试验台由两部分组成：操作控制台和夹紧压力试验装置。夹紧压力试验装置可浸入水中，通过油压升降；
◆浸没式阀门试验台适用于法兰端阀门的试验；浸没式顶部压力试验台适用于法兰端、焊接槽或内隧道密封式阀门的试验；
◆试验介质为水或空气（6 bar 气源由客户提供，试验介质水可循环使用），可通过管道控制阀切换；
◆配备低压注水、高压注水及保压定时自动控制系统；
◆配备自动油压排放系统，待机状态下自动排放，工作状态下自动恢复正常，有效降低油温，延长试验台使用寿命，节能环保；
◆液压或螺杆夹紧、压紧装置具有水压排放安全联锁；客户可以选择以下功能：双翻转；触摸屏监控系统。
| 型号规格 (Model specification) | YFB-QS/※100 | YFB-QS/※200 | YFB-QS/※300 | YFB-QS/※400 | YFB-QS/※500 | YFB-QS/※600 | YFB-QS/※800 | |
|---|---|---|---|---|---|---|---|---|
| DN与PN测试范围 | DN/mm 公称通径 | 15 - 100 | 50 - 200 | 80 - 300 | 200 - 400 | 250 - 500 | 300 - 600 | 400 - 800 |
| PN/MPa 公称压力 | 1.6 - 43.0 | 1.6 - 43.0 | 1.6 - 43.0 | 1.6 - 16.0 | 1.6 - 16.0 | 1.6 - 16.0 | 1.6 - 16.0 | |
| 阀门结构长度 | 最小尺寸/mm | 108 | 178 | 203 | 292 | 330 | 356 | 406 |
| 最大尺寸/mm | 432 | 597 | 673 | 838 | 991 | 1143 | 1524 | |
| 法兰直径与厚度范围 | 最小直径/厚度/mm | 90 / 10 | 150 / 16 | 190 / 19 | 345 / 29 | 405 / 31 | 485 / 32 | 600 / 37 |
| 最大直径/厚度/mm | 275 / 58 | 380 / 66 | 520 / 75 | 650 / 74 | 775 / 77 | 915 / 93 | 1149 / 109 | |
| 盲板法兰间距 | 最小间距/mm | 90 | 160 | 185 | 270 | 310 | 340 | 390 |
| 最大间距/mm | 620 | 800 | 1000 | 1150 | 1320 | 1420 | 2100 | |
| 液压系统 | 油泵压力/MPa | 6.3 | ||||||
| 排量/ml /r | 6.3 | 16 | 25 | 25 | 40 | 40 | 63 | |
| 增压/MPa | ≤31.5 | |||||||
| 压力调节范围/MPa | ≤6.3 | |||||||
| 电源 | 电压/频率/Hz | 客户当地电压 | ||||||
| 电机 | 功率 kW/极数 P | 1.5 / 4 | 2.2 / 6 | 3 / 6 | 3 / 6 | 5.5 / 6 | 5.5 / 6 | 7.5 / 6 |
| 外形尺寸 | 长度/ mm (L) | 2550 | 2820 | 3100 | 3350 | 3750 | 3900 | 5200 |
| 宽度/ mm (W) | 1230 | 1400 | 1510 | 1750 | 1800 | 1900 | 2400 | |
| 高度/ mm (H) | 1200 | 1300 | 1350 | 1450 | 1500 | 1650 | 2000 | |
| 水箱尺寸 | 长度/ mm (L) | 2200 | 2580 | 2800 | 3100 | 3300 | 3600 | 4700 |
| 宽度/ mm (W) | 750 | 850 | 1130 | 1300 | 1500 | 1600 | 2200 | |
| 高度/ mm (H) | 1060 | 1650 | 2000 | 2300 | 2500 | 2600 | 2660 | |
| 重量 (≈) kg | YFB-QS/※※ | 2500 | 3600 | 4800 | 7200 | 8000 | 9000 | 13000 |
